RTC Ledninger #

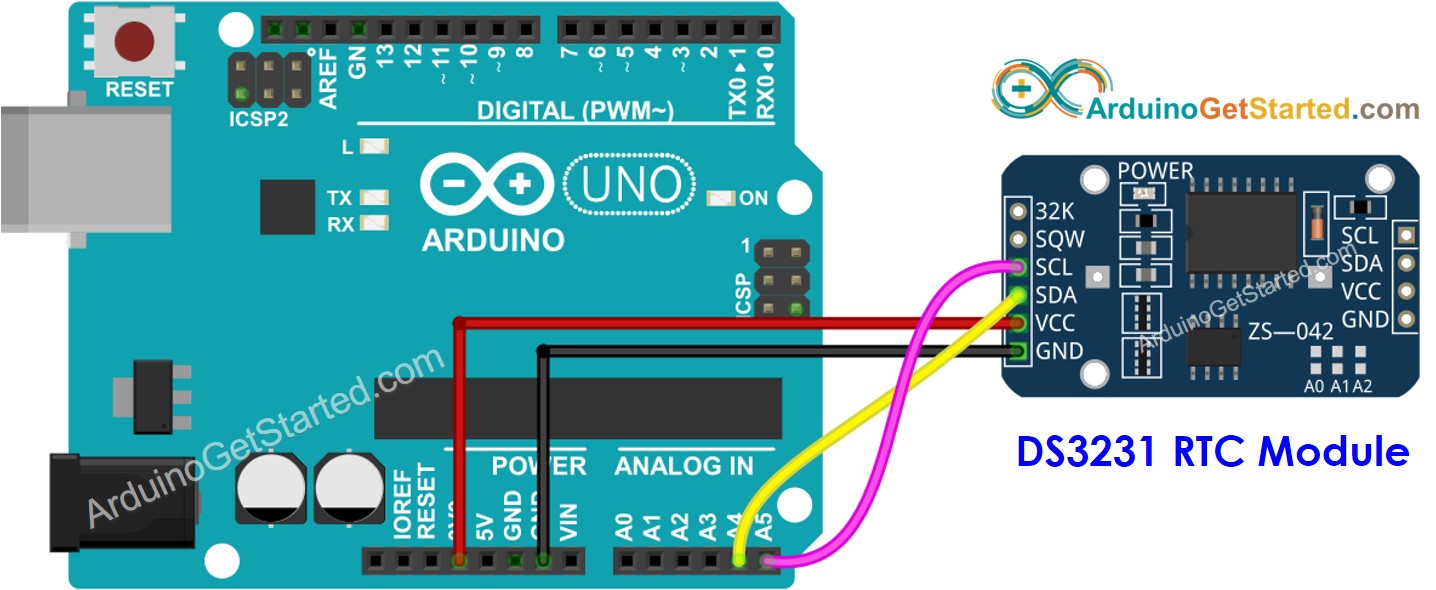

Ledninger for RTC modul

RTC Biblotek #

Først gå ind i Manage Libraries i Arduino IDE.

Så Skriv RTClib i søgefeltet og klik på Install Library Manage Libraries

RTC kode #

Setup code for vores RTC:


#include <RTClib.h>

RTC_DS3231 rtc; // Definerer en RTC klasse

void setup () {
  Serial.begin(9600);

  // SETUP RTC MODULE
  if (! rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while (1);
  }

  // Sæt RTC tid og data til computerens tid og dato
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

}

Nu skal vi lave en funktion til at læse tid og dato fra RTC modulet.

void loop(){
    DateTime now = rtc.now();
    Serial.print("It is now ");
    Serial.print(now.hour());
    Serial.print(":");
    Serial.print(now.minute());
    Serial.print(":");
    Serial.print(now.second());
    Serial.print(" ");
    Serial.print(now.day());
    Serial.print("/");
    Serial.print(now.month());
    Serial.print("/");
    Serial.print(now.year());
    Serial.println();
}

For at printe det på vores LCD kan vi bruge:


void printToLCD(DateTime now, LiquidCrystalI2C lcd){
    lcd.setCursor(0, 1);
    lcd.print("TIME");
    lcd.print(" ");
    lcd.print(now.hour());
    lcd.print(':');
    lcd.print(now.minute());
    lcd.print(':');
    lcd.print(now.second());
    lcd.print("  ");

    lcd.setCursor(0, 0);
    lcd.print("DATE");
    lcd.print(" ");
    lcd.print(now.day());
    lcd.print('/');
    lcd.print(now.month());
    lcd.print('/');
    lcd.print(now.year());
    lcd.print("  ");
}

RTC kommandoer #

Det her er kommandoer som RTC tager:

rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); - Sætter RTC modulet til computerens tid og dato.
DateTime tidspunkt = rtc.now(); - Returnerer en DateTime objekt med computerens tid og dato og gemmer det i en variabel som hedder tidspunkt.
tidspunkt.hour(); - Returnerer time tal ud fra vores variabel tidspunkt.
tidspunkt.minute(); - Returnerer minut tal ud fra vores variabel tidspunkt.
tidspunkt.second(); - Returnerer sekund tal ud fra vores variabel tidspunkt.
tidspunkt.day(); - Returnerer dag tal ud fra vores variabel tidspunkt.
tidspunkt.month(); - Returnerer måned tal ud fra vores variabel tidspunkt.
tidspunkt.year(); - Returnerer år tal ud fra vores variabel tidspunkt.
