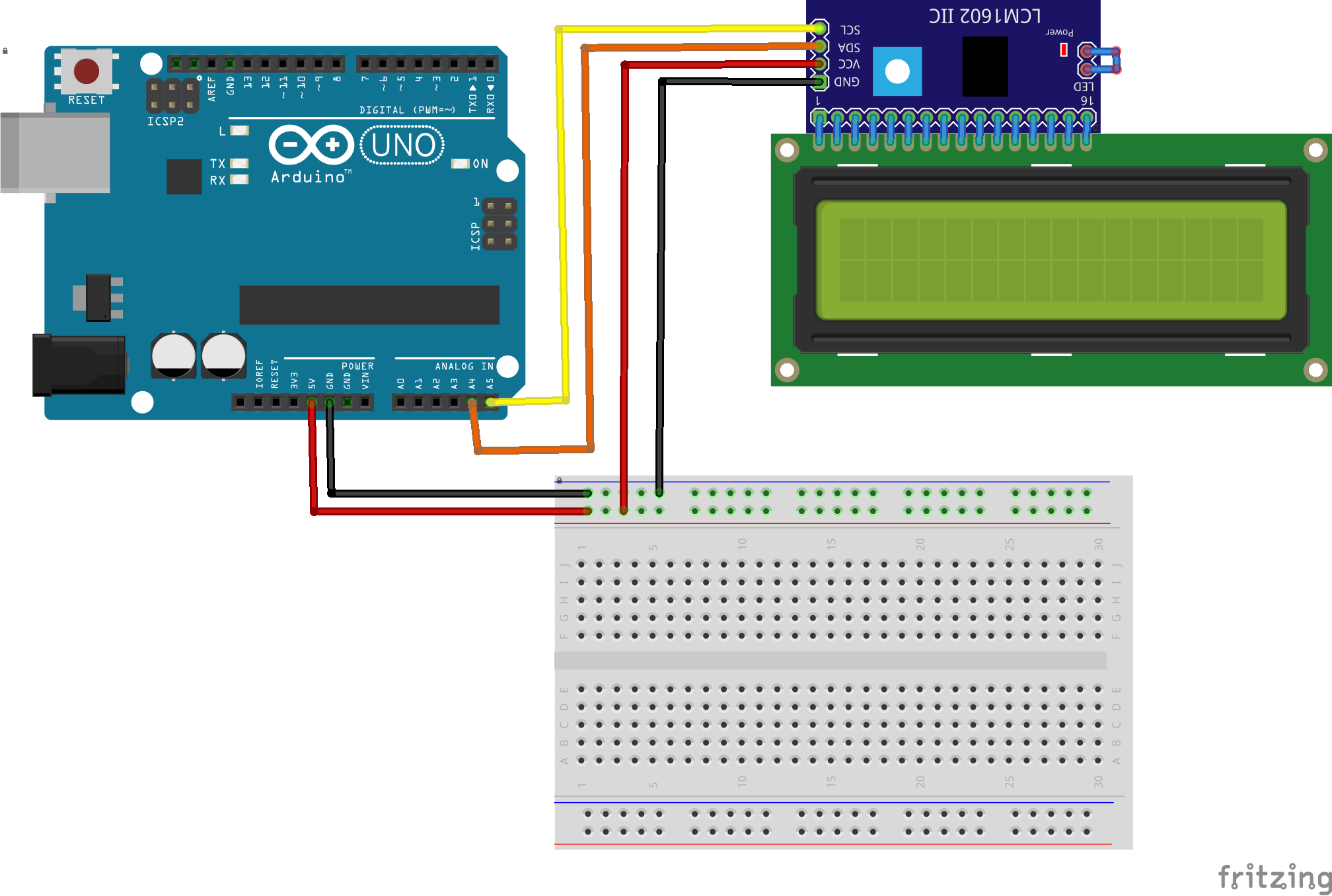

Eksempel 1 - Sæt LCD op diagram op #
Her skal der bruges 1 LCD I2C display og 4 han til hun ledninger. Så skal de forbindes som der vises nedenunder.
Eksempel 1 - Hente biblotek til LCD #

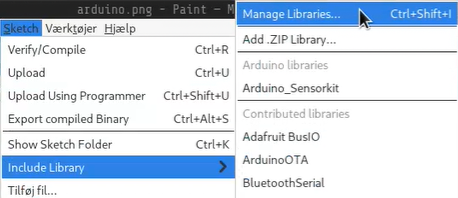

For at kunne bruge vores LCD skal vi bruge et biblotek. Det biblotek kan findes igennem jeres Arduino program ved at gå op i Sketch -> Include Library -> Manage Libraries:

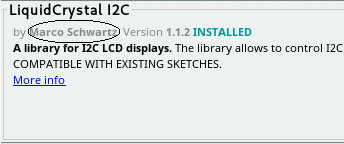

Også skal søge på den her LiquidCrystal:
Eksempel 1 - Kode til LCD #
#include <LiquidCrystal_I2C.h>
#include <Wire.h>
const int SCL_PIN = A5;
const int SDA_PIN = A4;
LiquidCrystal_I2C lcd(0x27,16,2); // set the LCD address to 0x27 for a 16 chars and 2 line display
void setup()
{
lcd.init(); // Initiere lcd display
lcd.backlight(); // Put backlight på displayet
}
void loop()
{
lcd.setCursor(0,0); // Sæt cursor på første linje første tegn
lcd.print("Hello"); // Print besked på display
lcd.setCursor(0,1); // Sæte cursor på anden linje første tegn
lcd.print("Coding Pirates!!!");
delay(1000);
}
